Project: Restoring a Remote Control Unit For a Reel-To-Reel Tape Player/Recorder: OLIMP DU-005 - Remote Control Unit.

I would like to kindly ask for help from my blogg visitors: I am looking to buy a remote control unit for OLIMP DU-005.

Please leave a comment here if you can help me.

Thank You for your help.

Accessories: Pinch Roller Professional Cleaner And Revitalizer.

I would like to introduce a new section, or new label, to my blog: Accessories. In this section I will post my experience with different products that I am using to "maintain" my devices in good condition or to "enhance" my analogical music experience.

Today I will present a product for pinch roller cleaning. I did some readings on the Internet related to pinch roller cleaning and the general idea is that it is not good to use cleaning solutions based on alcohol or having solvents based on soap. So, until now I was using baby wet wipes to clean the pinch rollers from my both RTR's.
I don't know if those wipes were good or bad, but in parallel I was looking for a specialized solution. I have found this product on the Internet, on a Romanian "e-Bay" like web site: Okazii.ro .

I used one cotton bud to clean my OLIMP RTR pinch roller and also the two rubber rollers on the transport system.
I can see below the dirt removed after 10 hours of use:

I will see if in time the rollers will stay soft and will keep the tape grip.

ONKYO SC-380: Data Information And Technical Characteristics.

I will prepare in the next few weeks a new set of movies with the new equipment I have recently added to my collection.

Before doing that, I have one more presentation to make: my set of speakers – ONKYO SC-380.

I have these speakers from the same reliable source from where I have bought the turntable.

Technical characteristics:

• Maximum power input: 100W;
• Impedance: 6Ω;
• 3 way system;
• Frequency response: 45Hz – 33 KHz;
• Sensitivity: 90dβ.

Before making new movies, I have one more problem to fix: my camera. The sound recording of my camera is horrible; I will try to use a different one.

Project: Restoring a Remote Control Unit For a Reel-To-Reel Tape Player/Recorder: OLIMP DU-005 (in Russian: ОЛИМП ДУ-005).

Another week... another purchase.
Today I've added a new device to my collection; it is the Remote Control unit OLIMP DU-005 (in Russian: ОЛИМП ДУ-005 - Система Дистанционного Управления).
Basically it is a unit that controls remotely the functions of a reel-to-reel compatible unit (Russian RTR's like Olimp 004 and 005, Electronika-004, and maybe other models I do not know about). It has also a power distributor module; it can supply power to 3 other devices.
I will start looking for specifications of this unit and I will make them available here.
Also I have to look for the connection cable between this unit and the RTR, I do not have this cable yet. Maybe the Russian visitors of this page can help me, if not with the cable, maybe with the connectors.
Please see some pictures below (the unit and the connectors):

Project: Restoring a Reel-To-Reel Tape Player/Recorder: OLIMP MPK-005 S-1.

I would like to introduce my second Reel-To-Reel Tape Player/Recorder: OLIMP MPK-005 S-1 (in Russian: ОЛИМП МПК-005 С-1).
I am not able yet to say anything about it, I've just bought it 4 hours ago. I finished a short exterior cleaning and now I am listening a tape using my headphones. In Play mode it works great with an 18cm tape. I will come back with details as I will be able to find any, I have to translate the user manual first, is in Russian.
Anyway, I am happy to find it and have it; I was looking for such a machine for some months.
Below you can see two pictures:

Dual CS 520: Data Information And Technical Characteristics.

I would like to introduce my "new" turntable, a Dual CS 520 Full-Automatic Belt Drive. I bought this turntable to replace the PD-D 351 Electronica Industriala, my old Romanian turntable, which is broken and waiting for a major repair operation, restoring the electronics board and maybe a new motor.
In the picture below you can see the Dual:

I have found it on Internet and it is coming from a very reliable source of analog audio equipment.
Few technical characteristics:

• Manufacturer: Dual;
• Model: CS 520;
• Was produced between 1983 and 1986;
• Manufactured in Germany;
• Color: satin-metalic;
• One output RCA connection;
• Belt drive;
• Full-automatic;
• Speed: 33 1/3 and 45 RPM;
• Signal to noise ratio: 72dβ;
• Wow and flutter: ±0.07% / 0.045% DIN / WRMS;
• Original cartridge: DMS239.

Now it is fitted with an Audio-Technica AT91 cartridge.

Project: Restoring a Reel-To-Reel Tape Player/Recorder: Rostov 105 Stereo - Introduction.

In the image above you can see my reel-to-reel tape player/recorder. It is a Rostov 105 Stereo, built in 1987 in the former CCCP (former Soviet Union). It was produced using as factory name a trading company: TENTO. TENTO (abbreviation from Technointorg) was founded in 1979 to export/import technical goods produced in CCCP.

I’ve bought this unit from an “ebay” like Internet site; I was wishing such a “musical device” for a long time. It is functional; you will be able to see in the following posts a short movie with it. Still, my intention is to work on it to check the functional parameters and to correct the deviations and faults I might find, I am almost sure I will find few since it is quite old.

Rostov 105: Date Informatii si Caracteristici Tehnice - Ultima Parte.

• Nivelul relativ al zgomotelor si perturbatiilor in canalul inregistrare/redare, dβ, cel mult: -63;
• Nivelul relativ al curentilor paraziti in canalul inregistrare/redare, dβ, cel mult: -50;
• Durata rebobinarii intregii role de 18cm cu banda magnetica avand grosimea 34μm, s, cel mult: 170;
• Alimentarea magnetofonului:
• Tensiunea, V: 220±22;
• Frecventa, Hz: 50;
• Puterea consumata, VA, cel mult: 200;
• Greutatea magnetofonului, Kg:
• Fara ambalaj: 21,9;
• Cu ambalaj: 26;
• Dimensiuni, mm:
• Fara ambalaj: 510x417x225;
• Cu ambalaj: 665x547x356.

Rostov 105: Date Informatii si Caracteristici Tehnice - Continuare.

• Tensiunea de intrare pentru conexiunea retelei de radioficare, V: 10-30;
• Tensiunea nominala la iesirea Line Out, V: 0,5±0,1;
• Coeficientul armonicelor in canalul imprimare-redare la iesirea Line Out, %, cel mult: 1;
• Puterea nominala de iesire a fiecarui canal pe un sistem acustic cu impedanta de 4Ω, W, cel mult: 15;
• Control Bass/Treble la frecventele de 40Hz si 18000Hz, dβ, cel putin: ±10;
• Puterea nominala de iesire a fiecarui canal folosind un set de casti audio cu impedanta de 8Ω, mW, cel mult: 50.

Rostov 105: Caracteristici Tehnice Principale - Continuare.

• Tipul benzii magnetice (asa cum era trecut in manual): A4416-6Б;
• Timpul de functionare continua a magnetofomului, urmat de o pauza de 2 ore, h, cel mult: 6;
• Timpul de redare a semnalului inregistrat folosind o rola de 18cm cu banda A4416-6Б avand grosimea de 34μm:
• la viteza de 19,05cm/s, h:
• mono: 3;
• stereo:1,5;
• la viteza de 9,53cm/s, h:
• mono: 6;
• stereo: 3;
• Tipul de microfon recomandat: МКЭ-11CH;
• Tensiunea minima la intrarile de semnal audio: pick-up, tape, mV: 500;
• Curentul minim la intrarea de semnal audio: radio, tv, amplificator, mV/kΩ: 0,2.

Proiect: Restaurare Magnetofon Rostov 105 - Reglare Preamplificator Iesire.

Vreau sa prezint o situatie de disfunctionalitate destul de des intalnita in functionarea magnetofoanelor Rostov 105 Stereo, si o solutie de remediere.
Mai intai descrierea disfunctionalitatii: la redarea unei benzi, un canal se aude mai incet, mai infundat si fara inalte. Poate fi canalul stanga sau dreapta. Aceasta situatie poate sa apara la iesirea magnetofonului catre un amplificator, si/sau la iesirea catre casti, si/sau la iesirea din amplificatorul magnetofonului catre boxele conectate la acesta.
Eu am intalnit aceasta problema la iesirea catre amplificatorul extern. Initial, la ascultarea la casti nu am perceput diferenta dintre canalul stang si cel drept, in cazul meu canalul stanga sa auzea mai incet si mai infundat. Dupa ce am achizitionat si instalat un amplificator si am marit distanta dintre boxe, am sesizat aceasta diferenta. Am banuit un dezechilibru in amplificator, insa acest fenomen nu aparea la ascultarea pick-up-ului sau a unui deck, deci era din magnetofon.
Pe Internet sunt prezentate doua posibile solutii, nu am sa insist asupra lor: schimbarea condensatorilor electrolitici si verificarea uzurii capului magnetic de redare. Eu nu le-am luat in calcul deoarece am schimbat condensatorii si am incredere in capetele magnetofonului, deci trebuia sa caut in alta parte.
Aceasta a fost solutia in cazul meu: capul magnetic de redare este conectat la un etaj de preamplificare. Acest etaj are un reglaj al volumului, in cazul de fata doua potentiometre semireglabile, cate unul pentru fiecare canal. In imaginea de mai jos sunt incercuite cu culoare rosie si pot fi identificate pe placa: R18 - dreapta si R22 - stanga. Acestea prezentau valori diferite, l-am reglat pe R22 dupa R18. Acest etaj de preamplificare prezinta o a doua posibilitate de reglare a semnalului: redarea frecventelor inalte in functie de viteza benzii: R12, R13 pentru viteza de 19cm/s si R14, R15 pentru viteza de 9cm/s. In imagine R12, R13 sunt incercuite cu culoare lila, iar R14, R15 cu culoare verde. R12 pentru dreapta, R13 pentru stanga la 19cm/s si R14 pentru dreapta, R15 pentru stanga la 9cm/s. Cele pentru stanga, in cazul meu prezentau valori diferite si au fost reglate dupa cele corespunzatoare canalului dreapta.
La final suntetul este egal si "desfundat" pe ambele canale.

Sper ca aceasta solutie sa foloseasca celor care intalnesc situatia descrisa mai sus.

Teac AS-M30: Introducerea Amplificatorului Teac AS-M30.

Postarea de azi va introduce "cel mai nou membru al familiei": Amplificatorul Teac AS-M30. Pentru moment nu pot spune foarte multe despre el, abia l-am luat azi. L-am gasit pe Internet, se prezinta foarte bine din punct de vedere estetic iar la testele functionale facute inainte de a-l cumpara nu am observat nimic in neregula. Mi-a luat ceva timp montarea si conectarea lui deoarece a trebuit sa confectionez o serie de cabluri audio DIN - RCA.
Mai jos cateva imagini, in curand ar trebui sa postez si cateva filme cu el functionand impreuna cu sursele de semnal audio pe care le am:

Rostov 105: Caracteristici Tehnice Principale.

• Domeniul frecventelor de lucru la iesire, Hz:
• la viteza 19,05cm/s: 30 - 22000;
• laviteza 9,53cm/s:  30 - 16000;
• Coeficientul detonatiei (in Engleza: Wow and Flutter), %:
• la viteza 19,05cm/s: ±0,09;
• la viteza 9,53cm/s: ±0,15;
• Numarul pistelor: 4;
• Abaterea vitezei de deplasare a benzii de la valoarea nominala, %:
• la viteza 19,05cm/s: ±1,5;
• la viteza 9,53cm/s: ±2;
• Tensiunea nominala la intrare la inregistrarea prin microfon, mV: 0,2;
• Impedanta la intrare pe canalul de inregistrare microfon, Ω: 600;

Astfel de caracteristici tehnice vor mai urma, sunt multe date care creeaza o imagine de ansamblu a acestui magnetofon.

Rostov 105: Date, Informatii si Caracteristici Tehnice.

Pe  parcursul procesului de documentare, desfasurat in avans sau in paralel cu activitatea de restaurare, am reusit sa gasesc diverse informatii legate de dispozitivele la care lucrez. Aceste informatii au fost gasite pe forumurile de discutii Romanesti si Rusesti, m-am folosit de Google Translate si am facut cautari zilnice filtrand postarile noi.
M-am gandit sa postez aceste informatii, in ideea in care un utilizator interesat le-ar putea gasi pe toate intr-un singur loc (va rog sa priviti cu ingaduinta eventualele discrepante care pot sa apara, in principal din procesul de traducere).
Azi as vrea sa descriu continutul pachetului de livrare la achizitia unui magnetofon nou (interesant de vazut cum era privita livrarea in acele vremuri, comparativ cu exemple recente cand la o imprimanta nici cablul de conectare USB nu il primesti - cumperi un produs, il scoti din cutie si nu il poti folosi, trebuie sa revii la magazin si sa cumperi un cablu):

• Magnetofon Rostov 105 Stereo;
• Rola 18cm cu banda;
• Rola goala 18cm;
• Cablu de alimentare;
• Cablu pentru inregistrare din sursa Radio, Televizor, Amplificator;
• Cablu pentru inregistrare din sursa Pick-up, Magnetofon;
• Cablu pentru inregistrare din reteaua de radioficare (de la "difuzoarele" din casele batranesti, la un capat are conector DIN iar la celalalt are stecher cu doi poli);
• Curea de rezerva pentru contorul de banda;
• Sigurante fuzibile de rezerva (trei tipuri de sigurante corespunzator celor folosite in magnetofon: 5A, 3,15A, 1A);
• Bec de rezerva pentru iluminarea VU-metrelor;
• Instructiuni de folosire si o mapa cu schemele electronice, cablajele aferente si schema cinematica;
• Cutia in care magnetofonul era ambalat.

Proiect: Pick-up Electronica Industriala PD-D 351.

Azi am cumparat de pe Internet un nou "dispozitiv muzical": un pick-up, un pick-up Romanesc. A fost fabricat la Intreprinderea Electronica Industriala Bucuresti (IEIB), este modelul PD-D 351. Spre seara am reusit sa-l probez, conectat prin magnetofon si ascultat la casti, si pentru moment pot spune ca este functional si sunt multumit de achizitia facuta. In perioada urmatoare am sa caut informatii tehnice si functionale despre el.
Mai jos cateva poze facute dupa ce l-am adus acasa si inainte sa-l curat:

Proiect: Restaurare Magnetofon Rostov 105 - Reglare Indicatie VU-metre.

De la inceput vreau sa precizez ca pentru moment aceasta procedura nu o stapanesc aproape deloc, nu am inteles in totalitate cum se regleaza corect indicatia VU-metrelor. Caut in continuare informatii legate de aceasta procedura.
Cu ajutorul unor informatii primite prin intermediul forumurilor de discutii, sau de la cei cu care colaborez periodic, am inteles ca zona etalonata cu negru pe VU-metru se termina cand frecventa semnalului audio la intrare atinge 400Hz si un nivel de -1dB, vezi mai jos:

Pentru generarea unui semnal audio cu frecventa de 400Hz, am folosit un program "free" pentru editare audio - Audacity 2.0.0, un laptop si un multimetru cu care am masurat frecventa pe care am introdus-o in programul de editare, vezi mai jos:

Am introdus semnalul pe intrarea aferenta unui alt dispozitiv tape, alt magnetofon sau casetofon practic la vremea respectiva, si am ajustat potentiometrele semireglabile aferente celor doua VU-metre, vezi mai jos modulul si apoi semireglabilii:

Asa cum am scris la inceput, pentru moment nu sunt convins de corectitudinea reglajului facut, am sa mai caut informatii si pe masura ce ma lamuresc, am sa revin cu detalii suplimentare. De exemplu, ar trebui sa ma edific de unde vine aceasta frecventa de 400Hz, care ar trebui sa fie pozitia corecta a butonului cu care se regleaza nivelul semnalului dupa ce este preluat la intrarea in magnetofon, cum se regleaza LED-urile rosii aflate deasupra VU-metrelor.

Proiect: Restaurare Magnetofon Rostov 105 - Proba Functionala Cu Role Aluminiu De 22cm.

De aceasta data as vrea sa prezint o proba functionala facuta cu un set de role de Aluminiu de 22cm (de fapt am doua role pline si una de lucru). Le-am gasit acum aproape doua luni pe Internet. Cu ajutorul unui pasionat de muzica si magnetofoane, rolele au fost incarcate cu banda noua, le-au fost atasate capete de banda si au fost inregistrate.
Mai jos se poate vedea cam ce a iesit:

Proiect: Restaurare Magnetofon Rostov 105 - Reglarea Vitezei De Lucru A Benzii Magnetice.

Intr-o postare anterioara spuneam ca dupa ce restaurez si amplificatorul, magnetofonul ar trebui verificat si etalonat. Am incercat sa inteleg ce inseamna aceasta operatiune, iar la final am concluzionat ca nu este foarte simplu. Asa cum spuneam, nu am o banda de etalonare, de fapt benzi de etalonare, ar trebui cate una pentru fiecare viteza de lucru. Exista si banda cu care se pot verifica doua viteze, insa din ce am gasit eu doar pentru 19 si 38cm/s. Pentru 9 si 19cm/s sunt necesare doua benzi, sau poate nu am reusit s-o identific eu pe cea cu care se pot regla ambele.
Am primit sfaturi referitor la o metoda alternativa de reglare a vitezelor de lucru: am sa descriu pe scurt in cele ce urmeaza. In imaginea de mai jos este o sectiune din schema modulului de control al motorului cabestan:

Conform explicatiilor ce insotesc schema modulului, prin ajustarea lui R11 si R12 se controleaza turatia motorului cabestan la viteza de 19cm/s. Prin ajustarea lui R13 si R14 se controleaza turatia motorului cabestan la viteza de 9cm/s.

Cu ajutorul unui multimetru care masoara si frecvente, se ajusteaza semireglabilii pana se obtin, in punctul de masurare, cele doua frecvente de lucru: 979Hz pentru 19cm/s si 489Hz pentru 9cm/s. Aceasta operatiune se face actionand corespunzator si butonul aflat pe panoul frontal pentru comanda turatiei.
Eu am reusit sa-l reglez, am benzi inregistrate pe amblele viteze si nu am sesizat neregularitati in calitatea sunetului redat pe parcursul intregii benzi, de la un capat la altul.
Urmeaza reglajul VU-metrelor, am ceva idei in ceea ce priveste modalitati alternative de reglare, am sa vad ce iese.

Proiect: Restaurare Magnetofon Rostov 105 - Modul Final de Amplificare.

Practic acesta este ultimul modul la care trebuia sa lucrez. Si aici, ca si la celelate module verificate am gasit aceleasi "surprize", se poate vedea mai jos:

Mai jos se poate vedea etajul final dupa reconditionare:

Aici am gasit pe cablaj doua trasee distruse, a trebuit sa improvizez folosindu-ma de lungimea terminalelor pentru doi condensatori. La final etajul pare functional, am facut proba cu castile audio, acestea trec prin amplificator. Nu am inca un set de boxe potrivite pentru magnetofon, potrivite in sensul mufei de conectare si al impedantei necesare. Acum il folosesc prin intrarea auxiliara a unei linii audio si prin boxele acesteia.
Tot ce mai am de facut este sa-l reglez fin si sa-l etalonez. Aici lucrurile se complica pentru mine, va trebui sa gasesc ajutor "extern", sa vad cum ma descurc.

Proiect: Restaurare Magnetofon Rostov 105 - Set Nou De Capete Stergere/Inregistrare/Redare.

Magnetofonul a primit un set nou (nou pentru magnetofonul meu, el nu este nou in sensul clasic) de capete de stergere/inregistrare/redare. Sunt capete originale Rusesti de tip GF (Glass Ferrite).
Mai jos imagini:

Am obtinut un sunet mai puternic, mai clar, cu basi dar mai ales inalte bine definite.
Mai am un set complet de TEAC Amorphous pe care le pastrez ca rezerva.

Proiect: Restaurare Magnetofon Rostov 105 - Reducere Zgomot Functionare Transformator.

De aceasta data vreau sa explic un mic truc, cum am scapat de "bazaitul" de functionare specific transformatoarelor. Acest zgomot a devenit insuportabil pe masura ce am lucrat la magnetofon. Am crezut ca trebuie sa montez un alt transformator. Ideea este ca acest zgomot s-a accentuat cu fiecare lucrare la magnetofon, la inceput nu mi-am dat seama de ce, insa dupa ce l-am demontat si am vazut despre ce este vorba... am inteles. Am sa explic mai jos.
Iata cum arata transformatorul:

Infricosator si foarte greu, dupa parerea mea.
In imaginea de mai jos se poate vedea un sistem de strangere, de rigidizare a transformatorului:

Privit de sus, si montat pe magnetofon, tranformatorul cu cele patru suruburi de strangere arata ca in imaginea de mai jos:

Cele patru suruburi se strang cu o forta moderata si se "sigileaza" cu vopsea. Efectul este imediat, zgomotul transformatorului dispare aproape complet. "Bazaitul" a aparut si a devenit puternic datorita faptului ca am manevrat foarte mult magnetofonul pe parcursul lucarilor, l-am intors pe toate fetele, si datorita greutatii foarte mari, transformatorul s-a slabit, permitand tolelor sa vibreze.

Proiect: Restaurare Magnetofon Rostov 105 - Modul Control Semnal Audio.

Nu stiu daca am tradus corect denumirea modulului, din Rusa in Engleza ar fi: "Power Control" iar in Romana: "Putere de Control". Acesta afiseaza semnalul audio pe VU-metre si comanda cele doua LED-uri rosii aflate desupra VU-metrelor.

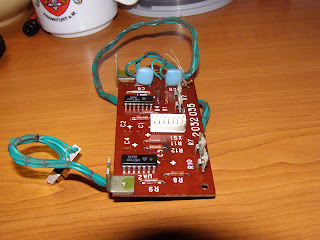

El arata asa cum se vede mai jos:

Dupa refacere:

La final am obtinut functionarea LED-urilor rosii. Acestea nu functionau deloc, unul din firele de legatura era chiar taiat, aparent inentionat. VU-metrele functionau si inante si dupa operatie.
